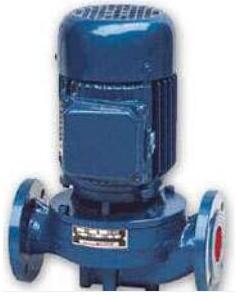

SG型管道泵

一、性能參數范圍...

二、型號及意義

...

三、工作條件
進口管水壓不大于3公斤/立方厘米，不小于0.2公斤/立方厘米，水質為清水，不應有纖維或固體顆粒，

對熱水應為軟水；介
質溫度：不低于0℃；周?chē)h(huán)境溫度不過±45℃；電源電壓380v，部分為220v。

四、主要用途
　　 1. SG系列普通管道泵適用于高層建筑增壓送水、園林噴灌、lq塔上水、遠距離輸水、空調、制冷沖洗、
       浴室等冷暖水循環加壓。使用溫度80℃以下。
　　 2. SGR系列熱水管道泵適用于采暖、鍋爐等行業的高溫熱水增壓循環。使用溫度150℃以下。
　　 3. SGP系列耐腐管道泵適用于輸送食品、制藥、造酒、化工等行業的工藝流程中腐蝕性介質，使用溫度100℃以下。
　　 4. SGB系列防爆管道泵適用于輸送無腐蝕性液體，有甲烷或煤礦井下固定設備Ⅰ類及工廠Ⅱa、Ⅱb級，溫度組別為
       t1、t2、t3、t4組存在bz性混合物的其它工業場所。使用溫度80℃以下。
　　 5. SGPG系列耐腐防爆管道泵適用于輸送化工、制藥、石油、食品、國防等工業腐蝕性液體，有甲烷或煤礦井下固定
     設備Ⅰ類及工廠Ⅱa、Ⅱb級，溫度組別為t1、t2、t3、t4組存在bz性混合物的其它工業場所。使用溫度150℃以下。
五、產品概述
　　 該系列管道泵是為管道增壓輸送，解決管道壓力過低而研制的新穎泵，比目前應用臥式離心泵具有很大的優越性。
  由于采用先進機械密封，電機主軸直接安裝葉輪，故yx率高、耗電省、結構緊湊、體積小、重量輕、裝修方便等特點，
并可根據揚程與流量需要并串聯使用。
六、SG管道泵性能參數表

產品型號	口徑	流量	揚程	電機功率	電壓	轉速
	(mm)	(m3/h)	(m)	(Kw)	(V)	(r/min)
	15	0.6	5	0.04	220	2800
15SG0.6-5
	15	1.8	10	0.12	220	2800
15SG1.8-10
	20	2	8	0.12	220	2800
20SG2-8
	20	3	14	0.25	220	2800
20SG3-14
	20	3	30	0.75	220	2800
20SG3-30
	25	2.5	15	0.25	220	2800
25SG2.5-15
	25	4	20	0.75	220	2800
25SG4-20
	25	3	30	0.75	220	2800
25SG3-30
	32	5	20	0.75	220	2800
32SG5-20
	40	5	8	0.25	220	2800
40SG5-8
	40	6	20	0.75	220	2800
40SG6-20
	50	10	7.5	0.75	220	2800
50SG10-7.5
	50	10	15	0.75	220	2800
50SG10-15
	25	4	20	0.75	380	2800
25SG4-20
	25	3	30	0.75	380	2800
25SG3-30
	25	6.5	30	1.5	380	2800
25SG6.5-30
	25	10	50	4	380	2800
25SG10-50
	32	5	20	0.75	380	2800
32SG5-20
	32	8	30	1.5	380	2800
32SG8-30
	32	15	40	4	380	2800
32SG15-40
	32	12	50	4	380	2800
32SG12-50
	32	14	80	7.5	380	2800
32SG14-80
	40	6	20	0.75	380	2800
40SG6-20
	40	9	30	1.5	380	2800
40SG9-30
	40	18	40	4	380	2800
40SG18-40
	40	15	50	4	380	2800
40SG15-50
	40	18	65	7.5	380	2800
40SG18-65
	40	15	80	7.5	380	2800
40SG15-80
	50	10	7.5	0.75	380	2800
50SG10-7.5
	50	10	15	0.75	380	2800
50SG10-15
	50	12	25	1.5	380	2800
50SG12-25
	50	15	30	2.2	380	2800
50SG15-30
	50	18	40	4	380	2800
50SG18-40
	50	16	50	4	380	2800
50SG16-50
	50	20	65	7.5	380	2800
50SG20-65
	50	25	80	15	380	2800
50SG25-80
	50	30	100	22	380	2800
50SG30-100
	65	30	15	2.2	380	2800
65SG30-15
	65	30	27	4	380	2800
65SG30-27
	65	40	40	7.5	380	2800
65SG40-40
	65	30	50	7.5	380	2800
65SG30-50
	65	50	65	15	380	2800
65SG50-65
	65	40	80	18.5	380	2800
65SG40-80
	64	45	100	22	380	2800
65SG45-100
	80	35	20	4	380	2800
80SG35-20
	80	50	30	7.5	380	2800
80SG50-30
	80	70	40	15	380	2800
80SG70-40
	80	60	50	15	380	2800
80SG60-50
	80	80	65	22	380	2800
80SG80-65
	80	70	80	22	380	2800
80SG70-80
	80	55	100	30	380	2800
80SG55-100
	100	40	18	4	380	2800
100SG40-18
	100	50	30	7.5	380	2800
100SG50-30
	100	70	40	15	380	2800
100SG70-40
	100	60	50	15	380	2800
100SG60-50
	100	80	65	22	380	2800
100SG80-65
	100	75	78	22	380	2800
100SG75-78
	100	100	60	30	380	2800
100SG100-60
	100	55	100	30	380	2800
100SG55-100
	125	80	18	7.5	380	1450
125SG80-18
	150	100	15	7.5	380	1450
150SG100-15
	150	140	26	18.5	380	1450
150SG140-26
	150	160	40	30	380	2800
150SG160-40
	150	200	50	37	380	2800
150SG200-50
	150	220	65	55.5	380	2800
150SG220-65
	150	170	180	55.5	380	2800
150SG170-180
	200	200	20	18.5	380	1450
200SG200-20
	200	200	35	30	380	2800
200SG200-35
	200	200	44	37	380	2800
200SG200-44
	200	240	60	55.5	380	2800
200SG240-60
	200	200	75	55.5	380	2800
200SG200-75
	250	380	22	37	380	1450
250SG380-22
	250	500	30	55	380	1450
250SG500-30
	250	500	30	37	380	1450
300SG400-20
	300	500	30	55	380	1450
300SG500-30
	350	800	20	55	380	1450
350SG800-20
	400	1000	18	55	380	1450
400SG1000-18
	500	1200	15	55	380	1450
500SG1200-15
	500	800	20	55	380	1450
500SG800-20

七、外形圖

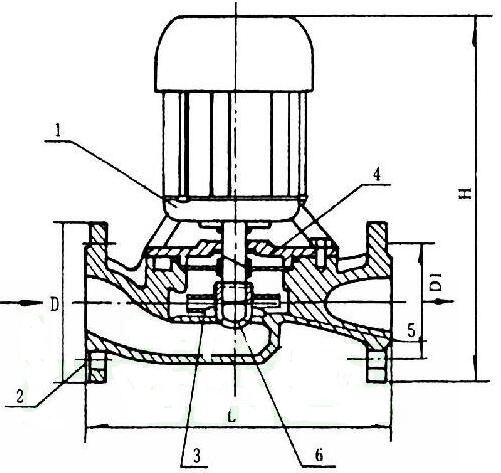

八、結　構 　　 如圖所示：該泵主要由電機和泵兩部分組成。電機為派生立式電機：泵由泵體、葉輪、機械密封等零件組成。 其連接過程為：電機①的加長軸上連裝機械密封④、葉輪③、并用墊圈⑤和螺母⑥緊固；泵體②和電機蓋之間加一 “o”型密封圈，然后用螺栓將兩者聯接牢固；泵與電機之間用密封擋水圈隔開，以防水外漏時，能保護電機運行。
