產品介紹
一、IH型系列泵的性能范圍:
流量Q:6.3~400m3/h 揚程H:5~132m
轉速n:2900、1450r/min 配帶功率:0.55~110KW
進口直徑:50~200mm 工作壓力:1.6Mpa

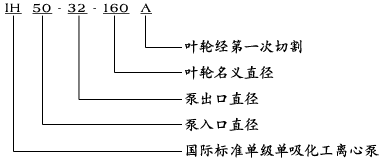

二、泵型號意義:
例:IH50-32-160A
流量Q:6.3~400m3/h 揚程H:5~132m
轉速n:2900、1450r/min 配帶功率:0.55~110KW
進口直徑:50~200mm 工作壓力:1.6Mpa
二、泵型號意義:
例:IH50-32-160A
三、產品概述:
IH型化工離心泵是單級單吸(軸向吸入)懸臂式離心泵,供輸送不含固體顆粒、具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用國際標準ISO2858,具有性能范圍廣、效率 高、三化水平高和維修方便等特點,其效率比F型泵平均提高5百分之,是國家推廣的節能產品。
四、泵的結構:
IH型泵是全國泵行業采用ISO國際標準聯合設計的系列產品,其主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。
四、泵的結構:
IH型泵是全國泵行業采用ISO國際標準聯合設計的系列產品,其主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。
五、泵結構特點:
泵蓋通過止口固定在中間支架上,然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間,泵體是軸向吸入,徑向排出,腳支承式,可直接固定在底座上。懸架部件通過止口固定固定在中間支架上,并用懸架支架支撐在底座上。為拆卸方便,設計了加長聯軸器,檢修時可以不拆卸進出口聯接管路,泵體和電動機。只需拆下聯軸器的中間聯接件,即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
六、泵旋轉方向:
泵通過加長聯軸器由電動機直接驅動,從電動機端看,按順時針?lè )较蛐D。
泵蓋通過止口固定在中間支架上,然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間,泵體是軸向吸入,徑向排出,腳支承式,可直接固定在底座上。懸架部件通過止口固定固定在中間支架上,并用懸架支架支撐在底座上。為拆卸方便,設計了加長聯軸器,檢修時可以不拆卸進出口聯接管路,泵體和電動機。只需拆下聯軸器的中間聯接件,即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
六、泵旋轉方向:
泵通過加長聯軸器由電動機直接驅動,從電動機端看,按順時針?lè )较蛐D。
七、泵軸封型式:
填料密封:泵蓋內設有填料函,采用軟填料密封,填料函內可通入有一定壓力的水,供密封lq,潤滑、清洗用。
八、機械密封:
填料密封:泵蓋內設有填料函,采用軟填料密封,填料函內可通入有一定壓力的水,供密封lq,潤滑、清洗用。
八、機械密封:
單端面機械密封和雙端面機械密封兩種型式,密封腔內通入一定壓力的水,沖洗磨擦兩端面,同時起lq作用。
泵的密封型式采用填料密封或機械密封,由用戶根據需要適用,同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式,如帶波紋管的機械密封和付葉輪密封等等。
九、性能參數表
型 號 | 進口← | 出口→ | 流量 | 揚程 | 配件 | 葉輪直徑 |
規 格 | mm | mm | (m3/h) | (m) | 功率(KW) | mm |
IH50-32-125 | 50 | 32 | 12.5 | 20 | 2.2 | 125 |
IH50-32-125 | 50 | 32 | 6.3 | 5 | 0.55 | 125 |
IH50-32-160 | 50 | 32 | 12.5 | 32 | 3 | 160 |
IH50-32-160 | 50 | 32 | 6.3 | 8 | 0.55 | 160 |
IH50-32-200 | 50 | 32 | 12.5 | 50 | 5.5 | 200 |
IH50-32-200 | 50 | 32 | 6.3 | 12.5 | 0.75 | 200 |
IH50-32-250 | 50 | 32 | 12.5 | 80 | 11 | 250 |
IH50-32-250 | 50 | 32 | 6.3 | 20 | 1.5 | 250 |
IH65-50-125 | 65 | 50 | 25 | 20 | 3 | 125 |
IH65-50-125 | 65 | 50 | 12.5 | 50 | 0.55 | 160 |
IH65-50-160 | 65 | 50 | 25 | 32 | 0.5 | 160 |
IH65-50-160 | 65 | 50 | 12.5 | 5 | 0.75 | 200 |
IH65-40-200 | 65 | 40 | 25 | 50 | 7.5 | 200 |
IH65-40-200 | 64 | 40 | 12.5 | 12.5 | 1.1 | 250 |
IH65-40-250 | 64 | 40 | 25 | 80 | 15 | 250 |
IH65-40-250 | 65 | 40 | 12.5 | 20 | 2.2 | 125 |
IH80-65-125 | 80 | 65 | 50 | 20 | 5.5 | 125 |
IH80-65-125 | 80 | 65 | 25 | 5 | 0.75 | 160 |
IH80-65-160 | 80 | 65 | 50 | 32 | 7.5 | 160 |
IH80-65-160 | 80 | 65 | 25 | 8 | 1.5 | 200 |
IH80-50-200 | 80 | 50 | 50 | 50 | 15 | 200 |
IH80-50-200 | 80 | 50 | 25 | 12.5 | 2.2 | 250 |
IH80-50-250 | 80 | 50 | 50 | 80 | 22 | 315 |
IH80-50-250 | 80 | 50 | 25 | 20 | 3 | 315 |
IH80-50-315 | 80 | 50 | 50 | 125 | 37 | 125 |
IH80-50-315 | 80 | 50 | 25 | 32 | 5.5 | 125 |
IH100-80-125 | 100 | 80 | 100 | 20 | 11 | 160 |
IH100-80-125 | 100 | 80 | 50 | 5 | 1.5 | 160 |
IH100-80-160 | 100 | 80 | 100 | 32 | 15 | 200 |
IH100-80-160 | 100 | 80 | 50 | 8 | 2.2 | 200 |
IH100-65-200 | 100 | 65 | 100 | 50 | 22 | 250 |
IH100-65-200 | 100 | 65 | 50 | 12.5 | 4 | 250 |
IH100-65-250 | 100 | 65 | 100 | 80 | 37 | 315 |
IH100-65-250 | 100 | 65 | 50 | 20 | 5.5 | 315 |
IH100-65-315 | 100 | 65 | 100 | 125 | 75 | 200 |
IH100-65-315 | 100 | 65 | 50 | 32 | 11 | 200 |
IH125-100-200 | 125 | 100 | 200 | 50 | 45 | 250 |
IH125-100-200 | 125 | 100 | 100 | 12.5 | 7.5 | 250 |
IH125-100-250 | 125 | 100 | 200 | 80 | 75 | 315 |
IH125-100-250 | 125 | 100 | 100 | 20 | 11 | 400 |
IH125-100-315 | 125 | 100 | 100 | 32 | 15 | 250 |
IH125-100-400 | 125 | 100 | 100 | 50 | 30 | 315 |
IH150-125-250 | 150 | 125 | 200 | 20 | 18.5 | 250 |
IH150-125-315 | 150 | 125 | 200 | 32 | 30 | 315 |
IH150-125-400 | 150 | 125 | 200 | 50 | 55 | 400 |
IH200-150-250 | 200 | 150 | 400 | 20 | 37 | 250 |
IH200-150-315 | 200 | 150 | 400 | 32 | 45 | 315 |
IH200-150-400 | 200 | 150 | 400 | 50 | 75 | 400 |
